學(xué)標(biāo)準(zhǔn)——石膏基自流平砂漿
更新時(shí)間：2021-01-26 關(guān)注：1940

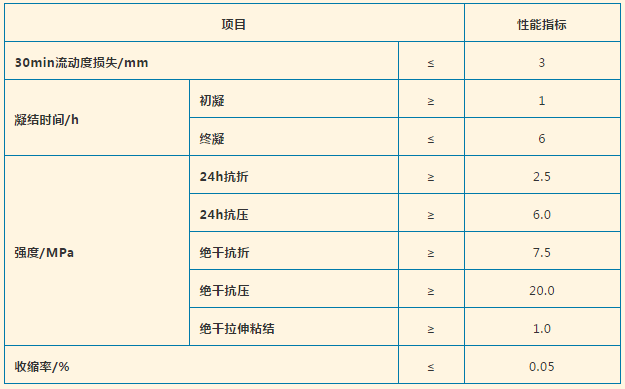

01物理力學(xué)性能
02 30min流動(dòng)度損失

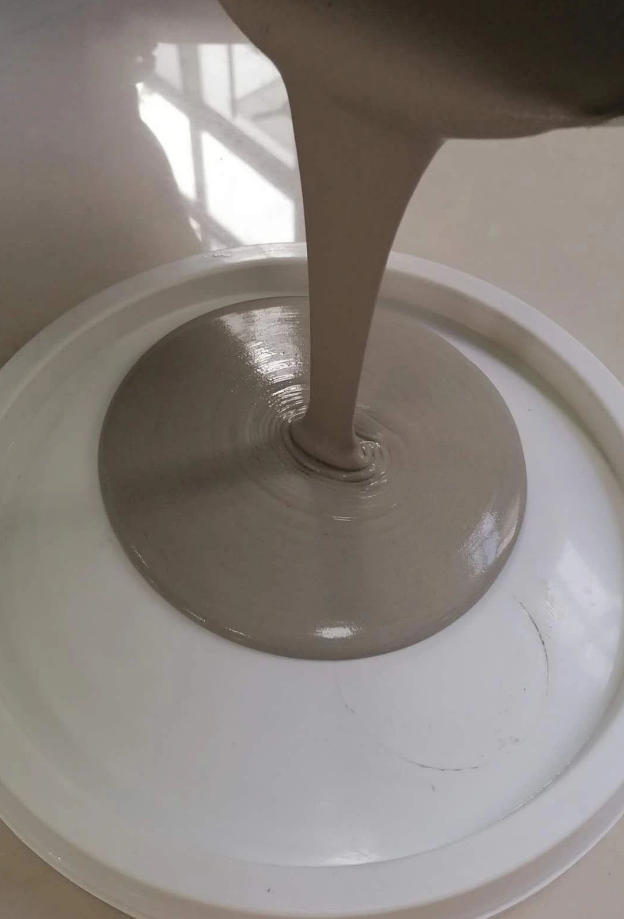

稱?。?00±0.1）g試樣，量取估計(jì)加水量倒入攪拌鍋中，將試樣在30s內(nèi)均勻地撒入水中，濕潤(rùn)后用料勺攪拌1min，然后用攪拌機(jī)慢速攪拌2min，得到均勻的料漿。

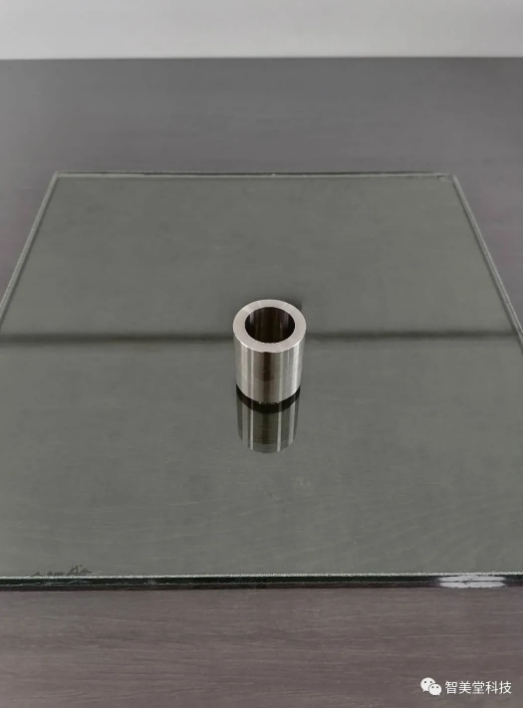

將流動(dòng)度試模水平放置在測(cè)試板，測(cè)試板表面平整光潔、無(wú)水滴。把制備好的料漿灌滿流動(dòng)度試模后，開始計(jì)時(shí)。在2s內(nèi)將其垂直向上提升（50~100）mm，保持（10~15）s，使料漿自由流動(dòng)。待流動(dòng)停止4min后，用直尺測(cè)量?jī)蓚€(gè)垂直方向的直徑，取兩個(gè)直徑的平均值，精確1mm，如流動(dòng)度在（145±5）mm內(nèi)，則此流動(dòng)度為該試樣的初始流動(dòng)度。若流動(dòng)度不在（145±5）mm內(nèi)，則應(yīng)調(diào)整加水量按上述步驟重新試驗(yàn)，直流動(dòng)度在（145±5）mm內(nèi)為止。該水量與試樣量的比即為初始流動(dòng)度用水量。
將符合初始流動(dòng)度的料漿在攪拌器內(nèi)靜置（30±0.5）min，然后慢速攪拌1min，測(cè)試流動(dòng)度。30min流動(dòng)度損失 = 初始流動(dòng)度 - 30min流動(dòng)度。

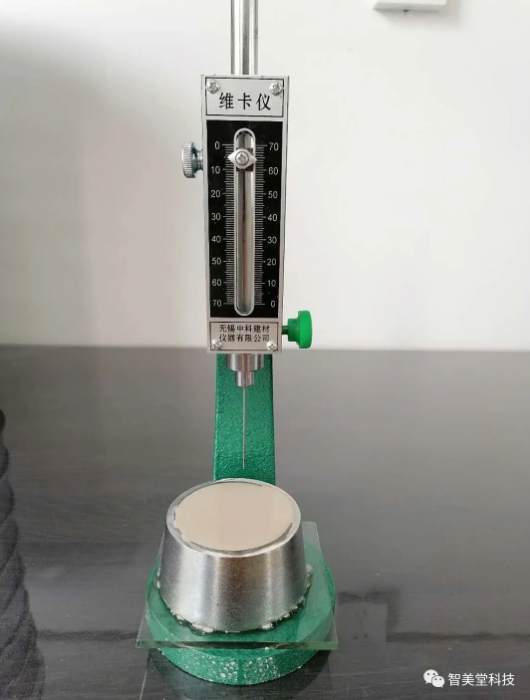

03凝結(jié)時(shí)間
稱?。?00±0.1）g試樣，按初始流動(dòng)度用水量加水，按初始流動(dòng)度用水量方法制備料漿。
將制備好的料漿倒入環(huán)形試模中，按JC/T 17669.4—1999中第7章進(jìn)行測(cè)定，時(shí)間間隔為5min。

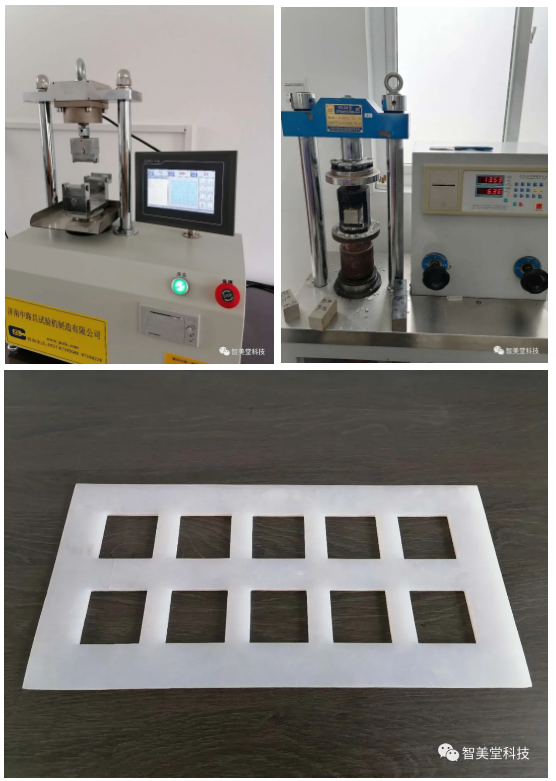

04強(qiáng)度
抗折強(qiáng)度：稱?。?000±1）g試樣，按初始流動(dòng)度用水量加水，按初始流動(dòng)度用水量方法制備料漿。將料漿灌入預(yù)先涂有一層脫模劑的強(qiáng)度試模內(nèi)，料漿充滿后用刮刀刮平，待試件終凝后1h內(nèi)脫模，同時(shí)制備二組試件。試件在標(biāo)準(zhǔn)試驗(yàn)條件下靜置（24±0.5）h，其中一組按GB/T 17669.3—1999中第5章的規(guī)定進(jìn)行24h抗折強(qiáng)度試驗(yàn)。另一組移烘箱，在（40±2）℃電熱鼓風(fēng)干燥箱中烘干恒量（24h試件質(zhì)量減少不大于1g即為恒量）；烘干后的試件應(yīng)在標(biāo)準(zhǔn)試驗(yàn)條件下冷卻室溫，按GB/T 17669.3—1999第5章的規(guī)定進(jìn)行絕干抗折強(qiáng)度測(cè)定。
抗壓強(qiáng)度：用抗折試驗(yàn)后的試件按GB/T 17669.3—1999中第6章的規(guī)定進(jìn)行抗壓強(qiáng)度測(cè)定，其中承壓面積為40.0mm×40.0mm。
拉伸粘結(jié)強(qiáng)度：稱?。?00±0.1）g試樣，按初始流動(dòng)度用水量加水，按初始流動(dòng)度用水量方法制備料漿。將成型框放在混凝土板成型面上，把制備好的料漿倒入成型框中，抹平，放置（24±0.5）h后出模，10個(gè)試件為一組。試件脫模后在（40±2）℃電熱鼓風(fēng)干燥箱中烘干48h。烘干后的試件用260號(hào)砂紙打磨掉表面的浮漿，然后用適宜的高強(qiáng)粘結(jié)劑將拉拔接頭粘結(jié)在試件成型面上，在標(biāo)準(zhǔn)試驗(yàn)條件下繼續(xù)放置24h，用拉伸粘結(jié)強(qiáng)度試驗(yàn)機(jī)進(jìn)行測(cè)定。

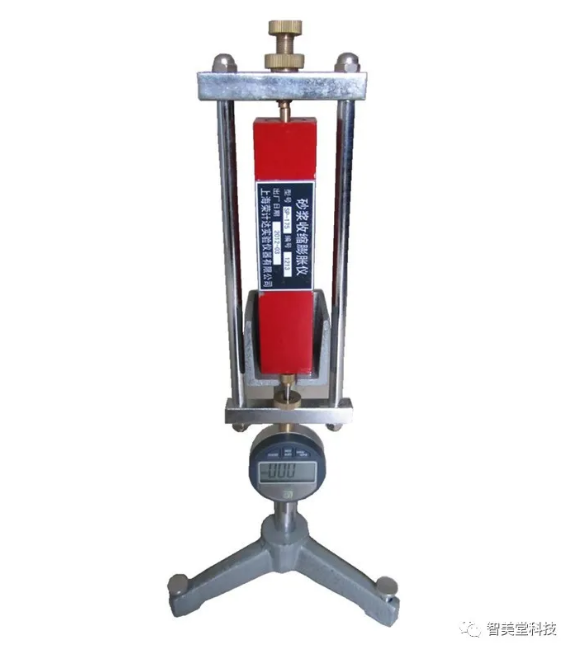

05收縮率
在收縮模具內(nèi)表面涂一層脫模劑，將收縮頭固定在試模兩端面的空洞中，使收縮頭露出試件端面（8±1）mm。
稱?。?00±0.1）g試樣，按初始流動(dòng)度用水量加水，按初始流動(dòng)度用水量方法制備料漿。將料漿倒入收縮試模內(nèi)，無(wú)需振動(dòng)，用金屬刮刀清除多余料漿，使料漿完全充滿模具并使表面平整，三個(gè)試件為一組。試件在標(biāo)準(zhǔn)試驗(yàn)條件下放置（24±0.5）h拆模，編號(hào)，標(biāo)明測(cè)試方向。脫模后30min內(nèi)按標(biāo)明的方向測(cè)定試件長(zhǎng)度，即為試件的初始長(zhǎng)度。測(cè)定前用標(biāo)準(zhǔn)桿調(diào)整收縮儀的百分表原點(diǎn)。
試件測(cè)試初始長(zhǎng)度后，放入（40±2）℃電熱鼓風(fēng)干燥箱中干燥恒量（24h試件質(zhì)量變化小于0.2g視為恒量），將恒量后的試件在試驗(yàn)室條件下冷卻室溫，按標(biāo)明的方向測(cè)定試件長(zhǎng)度，即為干燥后長(zhǎng)度。
試件收縮率應(yīng)表述為試件干燥后相對(duì)于試件剛脫模時(shí)基準(zhǔn)長(zhǎng)度的變化，用百分?jǐn)?shù)表示。
